蓝牙识别及配网协议

蓝牙识别

低功耗蓝牙（android&ios）设备需要广播：

企业微信规定的service uuid

厂商自定义字段里，包含设备deviceid（随secretNo一起生成并预先烧录）

包含指定的Characteristics

参数说明：

参数名	描述
ServiceUUID	0xFCE7
Write Characteristics UUID	0xFCC7
Indicate Characteristics UUID	0xFCC8
Read Characteristics UUID	0xFCC9

厂商自定义字段：

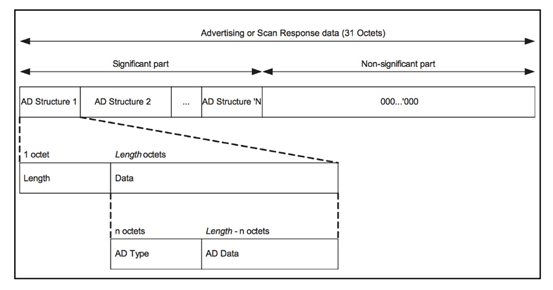

广播包格式如下：（图片来自蓝牙官方文档）

数据包长度为31字节，考虑到部分芯片商预留字段不可修改，我们自定义数据段尽量简短。

无需广播蓝牙信号打卡的设备

仅定义21字节，以0xEE表示开始。
格式参考：

设备状态	固定填0x02
设备ID	在服务商管理端，登记设备后获取
sign	预留字段，填0即可

支持广播蓝牙信号打卡的设备

需要在广播包中加入签名，为了防止员工抓取蓝牙信号伪造打卡，广播包中还需要增加一个自增的nonce。长度25字节，以0xED表示开始。
格式参考：

设备状态格式参考如下：

5bit	1bit	2bit
预留	电量	绑定状态
-	0：高 1：低	1：已绑定 2：未绑定

广播包每隔5分钟变化一次，nonce必须比前一次大（取值范围在0~60），sign由特定函数生成。

sign生成算法：
sign= Hi64Bit(Md5(seed|(nonce)));

其中：
1、seed为哈希种子，默认为预先烧录的secretNo，并且企业微信云端允许设备联网登陆后刷新seed。（建议一天更新一次seed，如果设备没有网络模块可以不刷新seed）
2、nonce为随机数(uint32)
3、|表示字符串拼接
4、Hi64Bit表示取md5结果的高64位

参考代码如下：

StrFormat为字符串拼接函数，Md5为Md5类，厂商根据自己的开发情况替换。

当设备电量低于10%应设置device_status

Read Characteristics：
为了支持手机给设备配网，该网络需要配置设备MAC地址白名单，设备需要在企业微信的service下面，暴露一个read character，内容包含6字节的MAC地址。
格式说明：

6字节	2字节
mac地址	蓝牙协议版本号

蓝牙协议版本号不填写则默认为0x01

最新协议版本号为0x02，更新内容见“蓝牙协议更新日志”

蓝牙协议

目前假定设备都是BLE蓝牙设备，网络模块均为wifi。

数据包使用私有的协议格式。透传数据包可以模拟数据流。

模拟数据流

企业微信规定了蓝牙BLE设备需要先模拟成流(即stream，输入输出流)。流具有的特性有：

可以传输无限长度的数据

双工，读写可以并发，互不干扰。

显然，蓝牙BLE无法传输无限长度的数据，为了实现这个目的，需要定义一个规范。
蓝牙设备需暴露两个特征值（Characteristics）：Write特征值，Indication特征值。蓝牙设备从Write特征值接受数据，从Indication特征值发送数据。
Indication特征值类型是bytes。
这里我们约定，把一个特征值一次传输的数据，称为一帧（不同类型的特征值一次传输的数据长度是不一样的）。

注意：应用层上的数据包（例如1k大小），会分散成许多帧来传输。

蓝牙设备写过程：

分帧：假设设备上有1k数据，要发给企业微信。由于一个特征值长度有限（如20个字节），显然需要分多次才能传输完成。1k数据，要分成1024字节/ 20字节=51 个帧。剩下的4个字节，不足一帧（20个字节），需补齐为一帧并对剩下的16个字节赋0。总共是52帧。

发送第一个帧：把第一个帧的内容放入特征值里面。然后通知手机读取数据，通知有两种方式，Indication 和notify，这里使用Indication方式，即带响应的通知。当通知完成的时候，可以认为手机已经读完数据。这就完成了发送第一个帧。

按照2的步骤，依次发送剩下的帧。

蓝牙设备读过程：
当蓝牙设备发现读特征值收到数据的时候，就接收数据，并追加到设备的buf里。

注意：蓝牙设备必须等企业微信app订阅了Characteristics之后，才能indicate数据，否者会造成设备发送数据丢失的问题。

注意：企业微信收发取数据为大端字节序。

调用流程

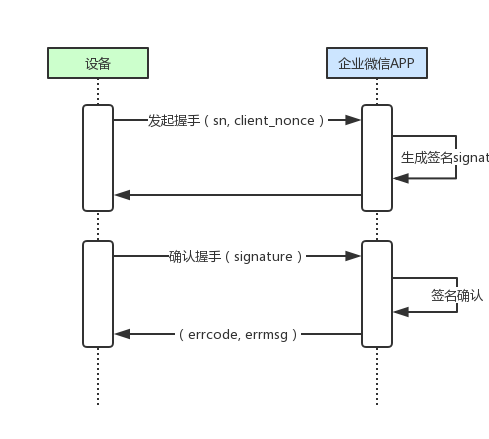

设备绑定

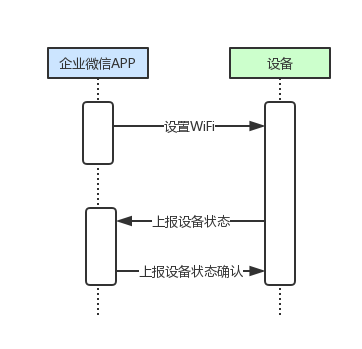

设备设置wifi

业务协议

业务层面的数据流采用定长包头+变长包体的形式

参数说明：

字段	类型	说明
bMagicNumber	unsigned char	填0xFE
bVer	unsigned char	包格式版本号，填1
nLength	unsigned short	为包头+包体的长度
nCmdId	unsigned short	命令号，表示要调用哪个接口
nSeq	unsigned short	递增。一个Req对应一个Resp，并且它们的nSeq相同，并且永不为0。Push的nSeq永远为0；
nProtoType	unsigned char	表示数据类型，目前0表示json

App推送

设置wifi

定长包头cmdid： cmd_push_set_wifi = 30003;
请求数据格式：json

数据示例：

参数说明：

参数名	是否必须	类型	描述
ssid	是	String	Wi-Fi ssid
bssid	否	String	Wi-Fi bssid
password	否	String	Wi-Fi 密码
protocol	否	String	Wi-Fi 协议，目前仅支持： None WEP WPA WPA2

发起获取设备状态请求

接口说明：
如果蓝牙协议版本号为0x02时，企业微信进入查看设备详情页会发出该指令，设备接收后应调用“上报设备状态”接口上报对应数据。

接口调用说明：
定长包头cmdid： cmd_push_fetch_device_status = 30004;
请求数据格式：空包

调取设备探测到的wifi信号列表

接口说明：
App设置/重置wifi时，通过该指令调取设备探测到的wifi信号

接口调用说明：
定长包头cmdid： cmd_push_get_wifi_list = 30005;

请求数据格式：

设备接收到该事件后应调用上报wifi信号列表

参数说明：

参数名	是否必须	类型	描述
req_id	是	String	请求id，设备回包时也应该带上次id
limit	是	uint32	返回wifi信息条数，若探测到多个wifi信号，返回信号最强的前limit条即可

设备请求

发起握手

接口说明：
蓝牙匹配后调用，发起握手请求。

接口调用说明：
定长包头cmdid： cmd_req_handshake = 10001;
请求数据格式：json
数据示例：

参数说明：

参数名	是否必须	类型	描述
sn	是	String	设备序列号
client_nonce	是	String	64位整型随机数的字符串表示
scene	是	String	固定为handshake

返回说明：
定长包头cmdid：cmd_resp_handshake = 20001;
JSON数据包示例：

参数名	描述
errcode	错误码
errmsg	错误码描述
signature	服务端返回的签名
server_nonce	服务端产生的nonce， 64位整型随机数的字符串表示

签名计算方法：
HMAC_SHA1算法， signature= HMAC_SHA1(sort("wxwork", string(client_nonce), string(server_nonce), "handshake"))。sort的含义是将参数值按照字母字典排序，然后从小到大拼接成一个字符串。HMAC_SHA1指定key为预先烧录的secretNo。

示例：
client_nonce=123451
server_nonce=12354
secretNo=3b00147353d569ac9a4e21063d6xxxxx
sort("wxwork", string(client_nonce), string(server_nonce), "handshake")=12345112354handshakewxwork
signature= HMAC_SHA1(12345112354handshakewxwork)=7a83140e7bc7a4f75ac0bd094aca747487xxxxx

确认握手

接口说明：
设备调用接口发起握手后，server端返回server签名，此处设备应计算server签名是否合法，不合法则断开链接。合法则确认握手

接口调用说明：
定长包头cmdid： cmd_req_confirm_handshake = 10002;
请求数据格式：json
数据示例：

参数说明：

参数名	是否必须	类型	描述
signature	是	String	设备签名

签名计算方法：
HMAC_SHA1算法， signature= HMAC_SHA1(sort(Sn,string(server_nonce),"handshake"))。sort的含义是将参数值按照字母字典排序，然后从小到大拼接成一个字符串。HMAC_SHA1指定key为预先烧录的secretNo。

示例：
sn=JAS6007
server_nonce=12354
secretNo=3b00147353d569ac9a4e21063d6xxxxx
sort(Sn,string(server_nonce),"handshake")=12354JAS6007handshake
HMAC_SHA1(12354JAS6007handshake)=e03d6219fb787764747967127a344deef85xxxxx

返回说明：
定长包头cmdid：cmd_resp_confirm_handshake = 20002;
JSON数据包示例：

参数名	描述
errcode	错误码
errmsg	错误码描述
bind_status	设备是否已绑定，0：未绑定/已解绑 1：已绑定。当errcode非0时忽略该字段。

注意：签名错误终端会断开连接。

上报设备状态

接口说明：
设备连上网络成功或者失败后应主动调用该接口上报状态。

接口调用说明：
定长包头cmdid： cmd_req_report_device_status = 10004;
请求数据格式：json
数据示例：

参数说明：

参数名	是否必须	类型	描述
errcode	是	Int32	联网错误码。 0: 成功 1001: wifi不存在 1002: 密码错误 1003: 连接中
timestamp	是	Uint32	时间戳
wifi_connected	是	Bool	是否已连接Wi-Fi
ip_address	是	String	设备IP地址
mac_address	是	String	设备MAC地址，联网失败时也需要带上该值
wifi_name	否	string	wifi名

注：wifi_name字段，当蓝牙协议版本号为0x02且wifi已经连接的情况下必须填写。

返回说明：
定长包头cmdid：cmd_resp_report_device_status = 20004;
JSON数据包示例：

参数名	描述
errcode	错误码
errmsg	错误码描述

上报设备wifi信号列表

接口说明：
当设备收到调取设备探测到的wifi信号列表推送（cmd：30005）后，应调用本接口上报wifi列表。

接口调用说明：
定长包头cmdid： cmd_req_report_wifi_list = 10005;
请求数据格式：json
数据示例：

参数说明：

参数名	是否必须	类型	描述
req_id	是	string	请求id，透传即可
ssid	是	String	Wi-Fi ssid
rssi	是	int32	信号强度，单位dbm
need_password	是	bool	是否需要密码

返回说明：
定长包头cmdid：cmd_resp_report_wifi_list = 20005;
JSON数据包示例：

参数名	描述
errcode	错误码
errmsg	错误码描述

蓝牙发现SDK

对于Android设备，提供以SDK植入的方式，供企业微信发现该设备，并使其收到设置WIFI的指令。查看SDK文档。

蓝牙协议更新日志

2020/01/13
1.确认握手回包增加bind_status字段。
2.增加30005指令，支持调取设备探测到的wifi信号列表。
3.增加10005，20005指令，支持设备上报探测到的wifi信号列表。

2019/12/16
1.Read Characteristics增加蓝牙协议版本号字段。
2.0x02蓝牙协议增加30004指令，支持企业微信app实时抓取设备信息。
3.0x02蓝牙协议10004接口增加wifi_name字段。
